Подробная информация о продукте:
Оплата и доставка Условия:
|
| Контактный материал: | Медь | Серия продуктов: | Соединитель накопления энергии |
|---|---|---|---|
| Изоляционный материал: | Пластик | Рабочая температура: | -40 ° C ~ 125 ° C. |
| Порядковый номер: | Разъем медной шины C-типа | Размеры: | Ссылка на технический чертеж |
| Рейтинг огнестойкости: | UL94-VO | Настраиваемый: | Калибр провода, длина/размер внешнего кабеля, другие аксессуары. |

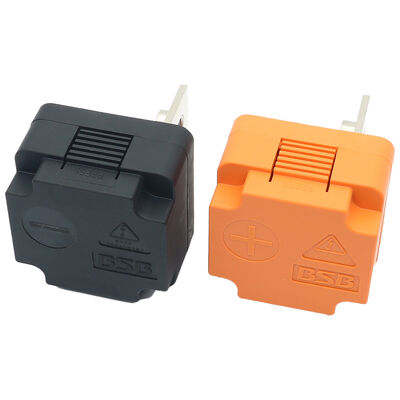

1500V DC 350A Высоковольтный соединитель с блокировкой для систем накопления энергии
Описание 350A HVIL соединителя
Это прочный, цветокодированный (черный/оранжевый) разъем питания постоянного тока, разработанный для безопасных соединений с высоким током и высоким напряжением в системах накопления энергии и новых энергетических системах. Он оснащен медными контактами для превосходной проводимости, огнестойкой изоляцией из пластика V0 и корпусом со степенью защиты IP54. Рассчитанный на 1500 В постоянного тока и максимальный ток 350 А, он обеспечивает надежную работу в суровых условиях (от -40°C до 125°C) с встроенной системой защиты от неправильного подключения, что делает его идеальным для аккумуляторных блоков, инверторов и блоков распределения питания.
#Ключевые слова
высоковольтный соединитель, 350А соединитель, HV interlock соединитель, соединитель для накопления энергии, соединитель для новой энергетики, соединитель для аккумуляторов, высоковольтный терминал электромобиля, соединитель шины, соединитель питания постоянного тока, HVIL соединитель, высоковольтный соединитель с блокировкой 1500 В постоянного тока 350 А для систем накопления энергии, IP54 350А медный высоковольтный терминал шины от -40°C до 125°C, огнестойкий V0 СЕ-сертифицированный соединитель медной шины типа C, 350А HVIL соединитель для аккумуляторных блоков новой энергетики, черно-оранжевый высоковольтный соединитель постоянного тока с защитой от неправильного подключения
Совместимые характеристики
Таблица параметров
| Параметр | Спецификация |
| Номинальное напряжение | 1500V DC |
| Номинальный ток | 350A MAX |
| Диэлектрическая прочность | 5000V AC (50Hz) в течение 1 минуты, без пробоя, без искрения. Ток утечки ≤5mA |
| Сопротивление изоляции | ≥5000MΩ (Нормальное) ≥20MΩ (Влажное тепло), испытательное напряжение макс. 1500V DC |
| Рабочая температура | -40°C ~ +125°C |
| Температура хранения | -5°C ~ +30°C |
| Относительная влажность | 5% ~ 95% (при 25°C) |
| Солестойкость | 48 часов |
| Степень защиты | IP54 |
| Требования к вибрации | QC/T 1067.1-2017 Автомобильный уровень |
| Требования к удару | Пиковое ускорение 30g, продолжительность 18 мс (Полусинусоидальная импульсная форма волны) |
| Ключевание / Предотвращение неправильного соединения | Цветовая кодировка (черный / оранжевый), предотвращающая неправильное соединение |
| Материал контактов | Медь высокой проводимости |
| Материал корпуса / изоляции | Огнестойкий пластик |
| Класс огнестойкости | UL94V0 |
| Сертификация | CE |
Метод установки --- Монтаж на панели/поверхности

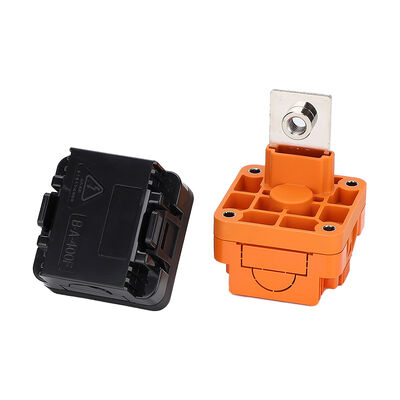

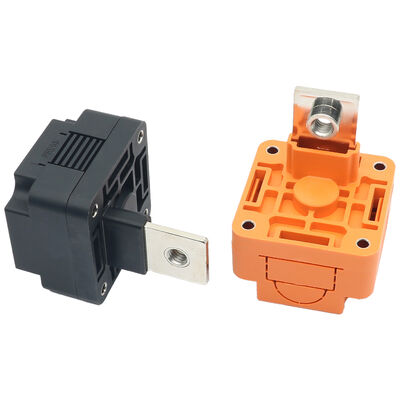

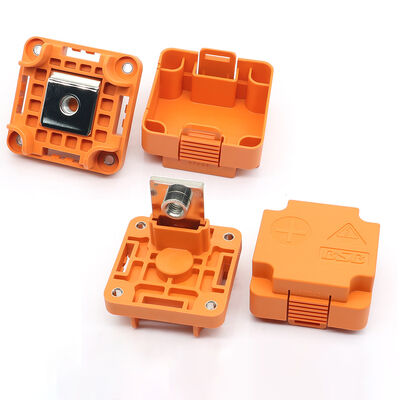

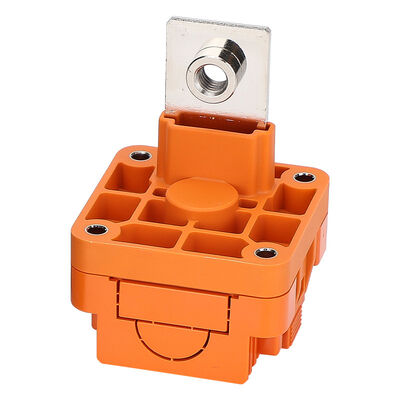

Оранжевый корпус крепится к панели оборудования или корпусу с помощью четырех угловых монтажных отверстий с винтами. Интегрированный металлический терминал (резьбовая шпилька или сквозное отверстие сверху) напрямую прикручивается к медной шине или наконечнику силового кабеля. Черный ответный разъем вставляется в оранжевое основание с надежным прессовым/защелкивающимся соединением (с маркировкой «PRESS»). Цветовая кодировка обеспечивает правильную полярность и предотвращает неправильное соединение. Специальные инструменты, кроме стандартных крепежных элементов, не требуются.
Сценарии применения
