Подробная информация о продукте:
Оплата и доставка Условия:
|
| Серия моделей: | Серия Xiaomi-2+4 (подставка для зарядки LEV) | Категория применения: | Компоненты транспортных средств на новой энергии и интерфейсы трансмиссии |
|---|---|---|---|
| Продолжительность цикла спаривания: | ≥1500 вставок/удалений | Температурная устойчивость: | -15°C к 65°C |
| Относительная влажность: | ≤ 98% (при 40°C) | Сценарии, используемые для: | Промышленное оборудование, системы распределения электроэнергии, автоматизированное производство и т |

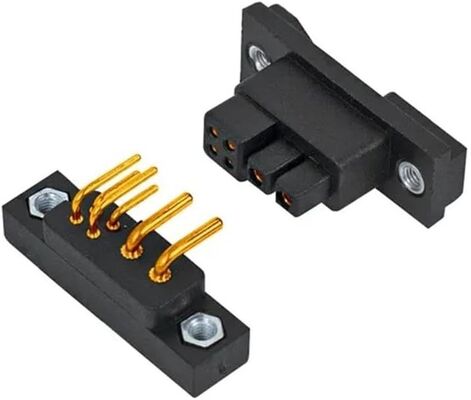

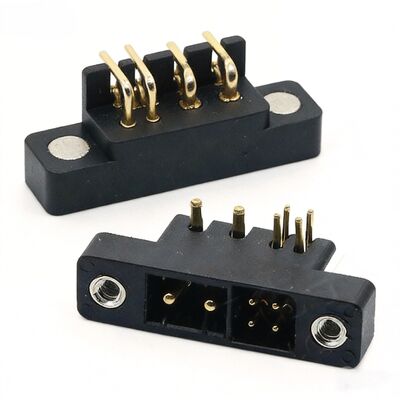

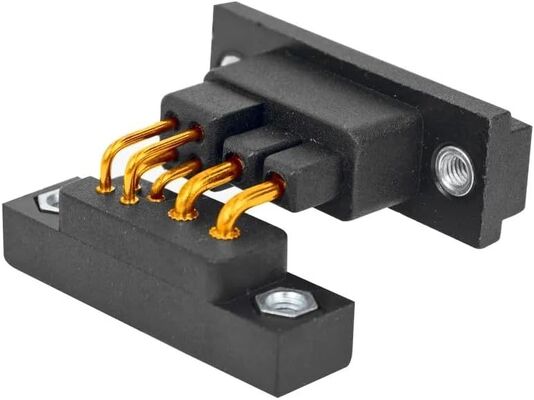

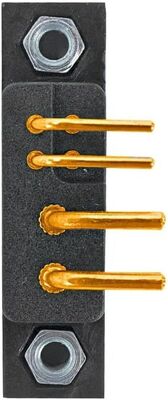

Xiaomi 2 + 4 Series 40A Сверхмощная литиевая батарея Разрядная вилка Подставка для зарядки электромобилей
Определение продукта
Гибрид,прочный прямоугольный силовой и сигнальный разъемпредназначен для интеграции модульных литий-ионных аккумуляторов в легкие электромобили (LEV). Он обеспечивает бесшовное соединение «подключи и работай» между внешним или сменным аккумуляторным блоком и внутренней платой контроллера двигателя автомобиля.
Ключевые особенности
Технические характеристики
| Нет. | Параметр | Технический рейтинг / особенность |
| 1 | Бренд/модель | Подставка для зарядки LEV серии 2+4 |
| 2 | Конфигурация расположения контактов | 2 контакта питания + 4 контакта сигнала/данных (гибридная компоновка) |
| 3 | Максимальный непрерывный ток | 40 Ампер (контакты питания) |
| 4 | Номинальное рабочее напряжение | Максимальное напряжение до 75 В постоянного тока (низкое напряжение/совместимо с LVD) |
| 5 | Монтажная ориентация | Прямоугольное/сквозное отверстие с изогнутой опорой (ножка для пайки DIP) |
| 6 | Геометрия корпуса | Компактный квадратный корпус с поляризационными ключами (предотвращает обратное соединение) |
| 7 | Метод завершения | Плавающее крепление печатной платы «плата к плате» |
Практические примеры использования
Часто задаваемые вопросы по разъемам и кабелям в сборе
Вопрос 1: Как эта конкретная конструкция предотвращает выход из строя «плавящей пробки», часто встречающийся в портах аккумуляторной батареи LEV с номиналом 30 А?
А:В более дешевых разъемах используются допуски на свободные контакты, которые страдают от высокого микросопротивления при воздействии постоянных вибраций шасси. Этот модуль постоянно имеет рейтинг40Ас контактными поверхностями из золота и меди премиум-класса. Он помещен в корпус с низким сопротивлением, разработанный для минимизации локального тепловыделения при высоких нагрузках по напряжению и резком ускорении.
Вопрос 2. Поддерживает ли этот разъем замену в режиме реального времени или горячее подключение блоков расширения вспомогательных батарей?
А:В то время как физические контакты рассчитаны на длительные циклы механического соединения, вторичные сигнальные контакты специально расположены таким образом, чтобы разрывать соединение до контактов питания во время извлечения. Это гарантирует, что контроллер BMS сможет безопасно завершить передачу сигналов телеметрии до того, как питание главной цепи будет физически отключено.
Вопрос 3. Какая особенность конструкции защищает хрупкие следы пайки печатной платы от разрушения во время стыковки батареи?
А:Он использует плавающий механический зазор между досками. Корпус разъема допускает структурный зазор от 0,5 до 1,0 мм. Такое микровыравнивание поглощает структурные удары и скручивание шасси. Он предотвращает передачу кинетической энергии непосредственно в места пайки меди на печатных платах.
#Теги
Разъем аккумулятора 40А,2+4-контактный разъем,Разрядная розетка аккумулятора скутера,Разъем питания для передачи данных BMS,вилка питания ЛЕВ
