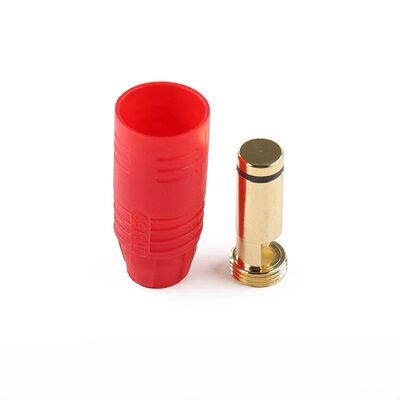

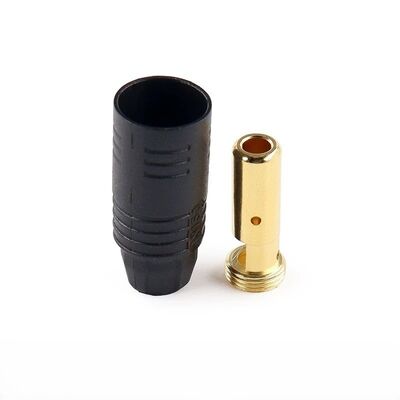

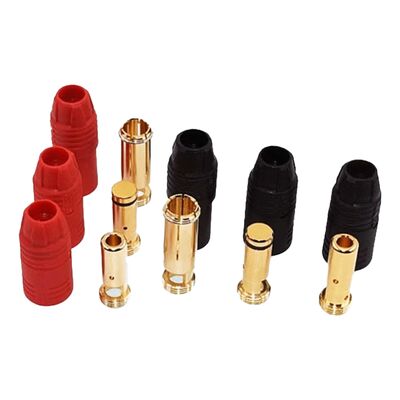

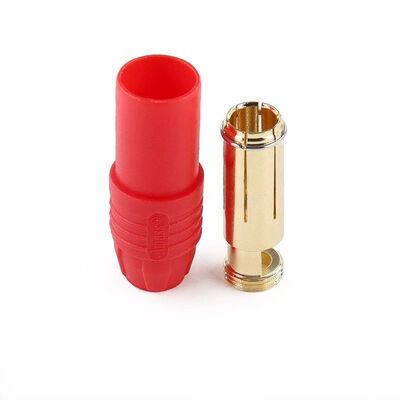

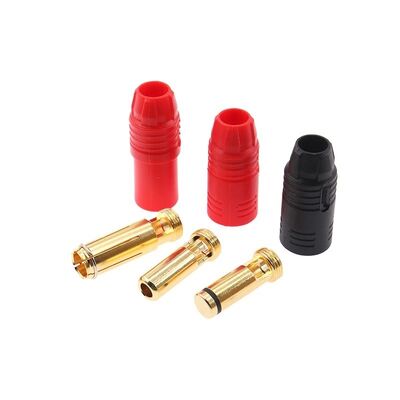

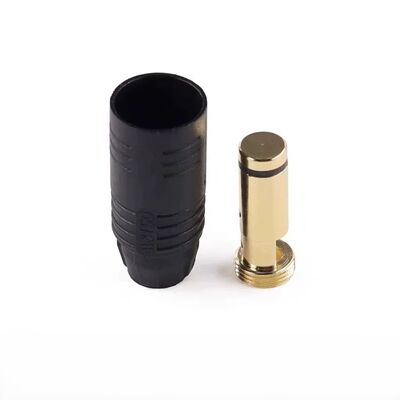

AS150 Анти-искры 110A Высокопоточный соединитель 7 мм Стыковка для RC автомобилей и сельскохозяйственных дронов

Разъем AS150 Anti-Spark 110A для силовых цепей с штекером 7 мм для RC-автомобилей и сельскохозяйственных дронов


Разъем QS8-S Anti-Spark — это сверхмощный разъем для силовых цепей, разработанный для требовательных применений в области аккумуляторов и распределения питания. Оснащенный встроенным механизмом защиты от искрения (со встроенным резистором для безопасного соединения под нагрузкой), позолоченными латунными контактами и прочным корпусом из нейлонового композита, он обеспечивает надежные, искробезопасные соединения даже при высоких напряжениях и токах. Разработанный как самоблокирующийся поляризованный разъем типа «пуля» (штыри диаметром 8 мм), он предотвращает случайное обратное подключение полярности и минимизирует дугообразование, что делает его идеальным для систем высокой мощности, где безопасность и долговечность имеют решающее значение.


Ключевые особенности и преимущества

1. Настоящая защита от искрения: Встроенный резистор 5,1 Ом устраняет опасное искрение при подключении под нагрузкой — безопаснее, чем стандартные разъемы XT90/XT60.
2. Сверхвысокая токовая нагрузка: 110 А непрерывно (до 130 А–180 А по данным некоторых лабораторий), пиковая нагрузка 300 А–500 А в течение 10 секунд — идеально подходит для мощных БПЛА и электромобилей.
3. Премиальные материалы: Позолоченные латунные штыри (низкое сопротивление ≤0,5 мОм), корпус из нейлона PA66 + волокно (огнестойкость UL94 V0), диапазон температур от -30°C до +150°C (кратковременно до 200°C).
4. Самоблокирующийся и виброустойчивый: Асимметричный овальный/квадратный корпус предотвращает обратное подключение и обеспечивает механическую фиксацию в условиях сильной вибрации.
5. Длительный срок службы: Более 1000 циклов соединения с минимальным износом; значительно снижает риск возгорания и продлевает срок службы аккумулятора/ESC.
6. Компактный и легкий: Всего около 36–41 г на комплект (папа+мама), легко интегрируется в ограниченное пространство.

Сравнительная таблица параметров AS150-M / AS150-F





Руководство по установке разъема AS150 Anti-Spark

• Подготовьте провода: Снимите 8-10 мм изоляции с силиконового провода 8AWG. Залудите жилы для чистого контакта.
• Залудите штыри: Вставьте провод в открытый паяльный стакан (диаметр 5 мм). Используйте паяльник мощностью 150-200 Вт; нагрейте стакан и равномерно залейте припой. Избегайте перегрева корпуса.
• Соберите корпус: Вставьте позолоченный штырь в многоразовый нейлоновый корпус (красный для положительного, черный для отрицательного). Штырь male с защитой от искрения (короче, с резистором) подключается первым для безопасного соединения.
• Закрепите гильзы: Присоедините огнестойкие гильзы разъема/термоусадку для полной изоляции и снятия натяжения.
• Проверьте соединение: Соедините male и female; убедитесь, что механическая фиксация сработала. Выполните проверку на проводимость и проверку под нагрузкой (начните с низкого тока).
• Интеграция БПЛА: Закрепите кабель стяжками; проложите вдали от источников тепла. Для AS150U добавьте водонепроницаемое кольцо при использовании сигнальных штырей.
• Примечание по безопасности: Всегда отключайте питание перед пайкой. Тестируйте под нагрузкой в контролируемой среде.

Сценарии применения


• БПЛА / Промышленные дроны и сельскохозяйственные опрыскиватели: Высоковольтные линии питания от аккумуляторов (6S–20S LiPo/Li-ion).
• RC-хобби и гоночные транспортные средства: Крупномасштабные RC-автомобили, лодки, самолеты и FPV-дроны, требующие тока более 100 А.
• Электромобильность: Электровелосипеды, скутеры, мотоциклы и вилочные погрузчики.
• Робототехника и автоматизация: Распределение питания сервоприводов/роботов высокой мощности.
• Хранение энергии и DIY-проекты: Солнечные инверторы, переоборудование электровелосипедов, пользовательские аккумуляторные сборки и сборки LiPo с высокой скоростью разряда.
• Любые высоковольтные системы с высоким током, где важны искробезопасные, виброустойчивые соединения.
